Datos del producto:
Pago y Envío Términos:
|
| Materiales: | 5052 Alu | Espesor: | 1.5m m |
|---|---|---|---|
| Grueso del Cu: | 2/0oz | conductividad termal: | 1.6W/mK |
| Soldermask: | Tamura Dsr-2200 | Leyenda: | PSR-4000 |
| superficie acabada: | Oro de la inmersión. OSP | ||
| Alta luz: | fabricación de placas de circuito impresas,Fabricación de tableros del PWB |
||

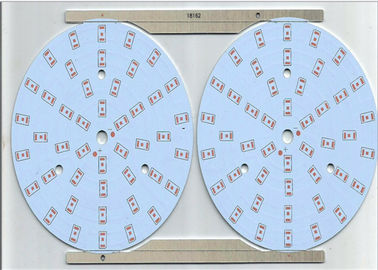

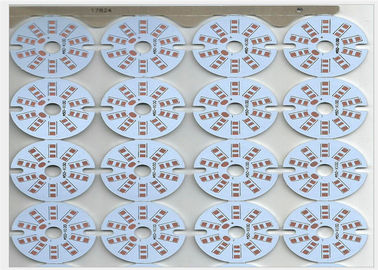

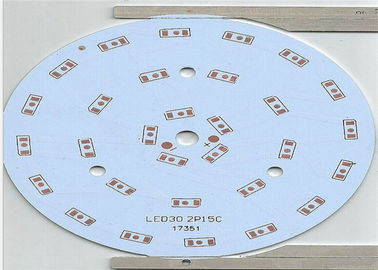

La fabricación impresa revestida de cobre del IMS 1.5m m 2/0oz 1.95w/m.k del Cu de Arlon 92ml de la placa de circuito del PWB sube
| Tipo del PWB | Tipo material | Marca material | |||||||
| Solo PWB del lado PWB doble del lado PWB de múltiples capas Solo PWB del lado |
CEM-1 FR-4 Aluminio Cobre De cerámica |
SY KB IL LianMao HongRen Arlon KingWong VT Hacendado 5052 series |
|||||||
| La ventaja de nosotros | |||||||||
| 1 | Tenemos nuestros los propio, independiente del sistema de tratamiento de aguas residuales. Asegúrese de que haya un espacio muy grande del desarrollo y la estabilidad del ambiente de producción en el futurer | ||||||||
| 2 | La operación flexible, puede estar en la producción de pequeños lotes. También puede producir grandes cantidades. Puede ahorrar la producción rápidamente. | ||||||||
| 3 | La producción doble urgente por 24 horas, la producción de múltiples capas urgente de la muestra de la muestra para 48 hours.completely según requisitos de cliente | ||||||||
| Sobre los ficheros | |||||||||
| 1 | Usted tiene ficheros del gerber o ficheros del PWB | ||||||||
| 2 | Usted tiene muestras del PWB. envíenos la muestra. ayudaremos gratis a copiarla | ||||||||
| Cómo calcular el precio | |||||||||
| 1 | Por ejemplo, su doble echó a un lado tamaño del PWB es 100 milímetros * 200 milímetros de ancho, precio echado a un lado doble largo del PWB son $60 por metros cuadrados. El cálculo resulta tan 100MM*200MM*$60/1000000=$1.2 | ||||||||
| 1 inch=25.4mm | |||||||||
| Sobre el transporte. | |||||||||
| Toda la cita no incluye el coste del transporte | |||||||||
| 1 | Usted encuentra a una compañía de expedición de la carga para ayudarle, cuando acabamos el PWB, que nosotros el wiill envía a su compañía del promotor directamente. Usted directamente a las cargas de transporte pagó a la compañía del promotor | ||||||||
| 2 | Le ayudamos responsable del transporte, carga incluida en el precio. Según cuánto dinero un cómputo del kilogramo. | ||||||||
| 3 | Para ahorrar costes. El mejor es usted tiene compañía familiar del promotor | ||||||||
La fábrica se especializa en las placas de circuito de cerámica, PWB de cobre de la base, placas de circuito de aluminio del espejo, altos productos de aluminio del PWB del substrato de la conductividad termal tales como investigación y desarrollo y la producción, características de producto además del aislamiento acoda la resistencia térmica fina, pequeña, disipación de calor no magnética, buena, alta fuerza mecánica, trabaja también tiene una buena confiabilidad, vida de servicio larga. Como consecuencia, son ampliamente utilizadas en el empaquetado de la MAZORCA, iluminación del LED de alta potencia, fuente de alimentación de alta potencia, instalación de la ingeniería de lámparas y las linternas, iluminación comercial, las linternas de la iluminación del hogar las lámparas y, y otras áreas de la iluminación verde.
El PWB de cobre de la base, incluyendo un tablero, el tablero por la capa del circuito (1), la capa conductora termal aislador (2) y la capa de cobre baja (3) la estructura compuesta de la tres-capa, su característica es: describió la capa del circuito (1) que el lado del tablero tiene no caminar en la corriente superficial fortalece la zona de enfriamiento (4), en el múltiplo puesto (4) de la zona de enfriamiento del fortalecimiento a lo largo de la dirección del grueso del agujero ciego (5), el agujero ciego (5) para alinear (1) y la capa de aislamiento conductora termal (2) a llevar, hace el cobre del agujero ciego (5) en la capa baja de la parte inferior del agujero (3); Y cada agujero ciego (5) en la pared del agujero y la parte inferior del agujero cubierto con el cobrizado (6), y con la capa del cobrizado (6) será descrito en la línea (1) conectada con la capa de cobre baja (2) descrita. Circule la capa de este nuevo tipo práctico de calor a través del agujero ciego en la capa del cobre de la base de la conducción del cobrizado directamente, por lo tanto, fortalecer el área de enfriamiento de la capacidad de enfriamiento es mejor, la velocidad de enfriamiento es más rápido.
| Capacidad de proceso | ||||||||||||||
| Tipo material: FR4/Aluminum/Ceramic/CEM-1/Copper/polytef | Grueso del tonelero: 0.5-12OZ | |||||||||||||
| Grueso del tablero: 0.2-6.0m m | Tamaño mínimo del agujero: 0.25m m (tamaño acabado del agujero) | |||||||||||||
| Línea anchura mínima/espaciamiento: 0.08m m | Exactitud de la perforación: +/--0,05 | |||||||||||||
| Tamaño de trabajo máximo: 520*620m m (21.25x24.5inch) | Grueso interno mínimo de la capa: 0.1m m | |||||||||||||
| Tablero mínimo del grueso para la superficie del HAL acabada: 0.4m m | Certificado: Rohs, Iso9001, UL (en la certificación) | |||||||||||||
| Grueso mínimo 4 capas: 0.4m m | Grueso mínimo 6 capas: 0.6m m | |||||||||||||
| Cuenta mínima/máxima de la capa: 1/20 | Uniformidad de la laminación: +/-0.05mm | |||||||||||||
| Echada del minuto SMD: 0.125m m | Presa mínima entre la echada fina: >0.1mm | |||||||||||||
| Capa para acodar el registro:<0> | Control de la impedancia: +/--5% | |||||||||||||
| Impedancia diferenciada: +/--10% | Arco del tablero/tolerancia de la torsión:<0> | |||||||||||||
| Ratio del spect de la galjanoplastia: <8:1> | Galjanoplastia COV: <10> | |||||||||||||
| Superficie acabada: LF-HASL, oro de la inmersión/lata/plata ./Plating Gold/OSP, | Contraluz de PTH: nivel 9-9.5 | |||||||||||||
| Máscara de la soldadura: Verde, rojo, azul, blanco, negro, amarillo. | Extensibilidad de la galjanoplastia: el >15% | |||||||||||||
